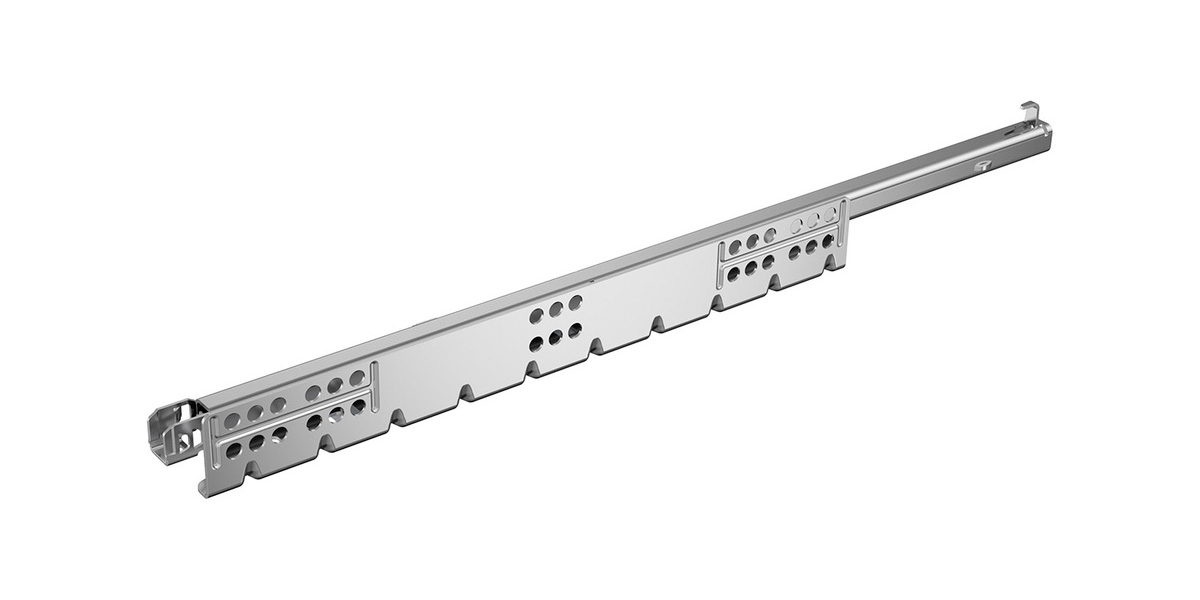

HETTICH 9318536 Quadro 25 2D částečný výsuv 450mm/25kg EB21 SiSy P
Částečný výsuv Quadro 25 2D pro dřevěnou zásuvku s tloušťkou bočnic zásuvky až 16mm (EB21), integrované seřízení hloubky, integrované seřízení sklonu, integrované radiální seřízení. Montáž nasunutím se 2D spojkami s výškovým a stranovým seřízením (nutno objednat zvlášť - viz související sortiment).
Integrované tlumení při zavírání Silent System (SiSy).
Pro vytvoření výsuvné police (např. pro zabudování kávovaru, robota, tiskárny atp. do korpusu) lze použít držák výsuvné police.
Veškeré seřízení se provádí bez nářadí:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hloubky +2/-1 mm
- sklonu +4 mm
- radiální +1,5/-1,5 mm
Rozměry korpusu, zásuvky a čela zásuvky jsou identické při použití částečných výsuvů i plnovýsuvů Quadro s montáží nasunutím.
Typ výsuvu, jmenovitá délka a nosnost výsuvu, vestavná šířka EB, komfortní funkce integrovaná ve výsuvu (SiSy nebo PTO) a provedení (průmysl levá/pravá nebo pár) viz název sortimentu.
Podrobné informace: Hettich eKatalog
