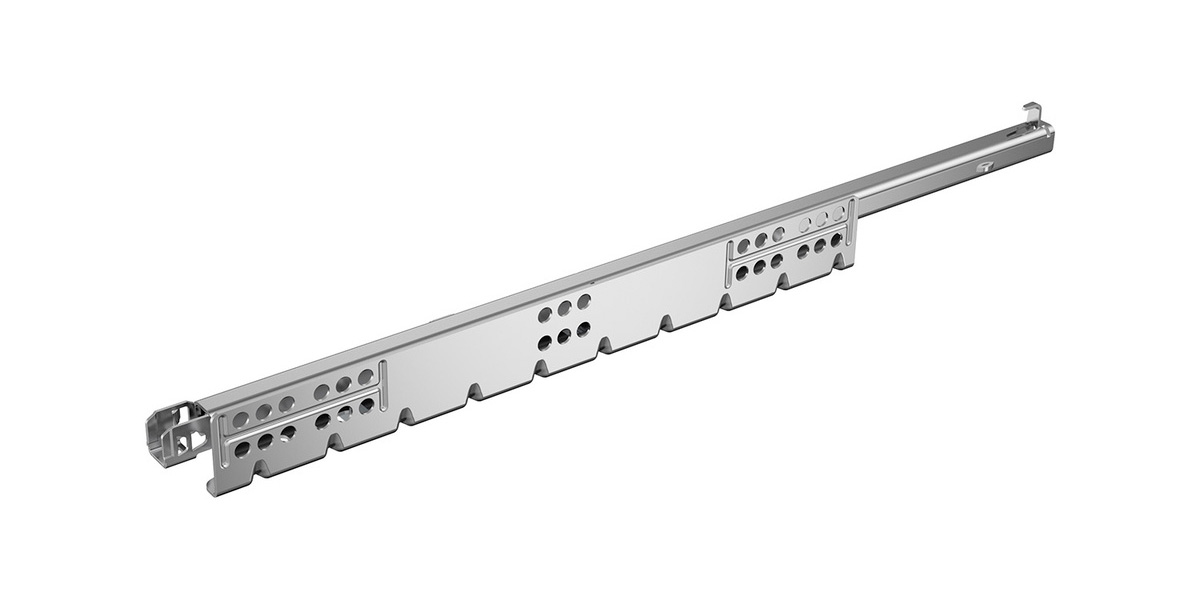

HETTICH 9319340 Quadro 25 2D částečný výsuv 520mm/25kg EB21 PTO P
Částečný výsuv Quadro 25 2D pro dřevěnou zásuvku s tloušťkou bočnic zásuvky až 16mm (EB21), integrované seřízení hloubky, integrované seřízení sklonu, integrované radiální seřízení. Montáž nasunutím se 2D spojkami s výškovým a stranovým seřízením (nutno objednat zvlášť - viz související sortiment).
Integrované bezúchytkové otevírání Push To Open (PTO). Pro PTO systém je doporučeno použít synchronizační hřídel (synchronizační adaptéry nutno dokoupit zvlášť). Pro extra široké korpusy je možno použít společné čelo přes dvě zásuvky a současnou aktivaci bezúchytkového otevření takto spojených zásuvek použít přídavnou vícenásobnou synchronizaci PTO.
Pro vytvoření výsuvné police (např. pro zabudování kávovaru, robota, tiskárny atp. do korpusu) lze použít držák výsuvné police.
Veškeré seřízení se provádí bez nářadí:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hloubky +2/-1 mm
- sklonu +4 mm
- radiální +1,5/-1,5 mm
Rozměry korpusu, zásuvky a čela zásuvky jsou identické při použití částečných výsuvů i plnovýsuvů Quadro s montáží nasunutím.
Typ výsuvu, jmenovitá délka a nosnost výsuvu, vestavná šířka EB, komfortní funkce integrovaná ve výsuvu (SiSy nebo PTO) a provedení (průmysl levá/pravá nebo pár) viz název sortimentu.
Podrobné informace: Hettich eKatalog
