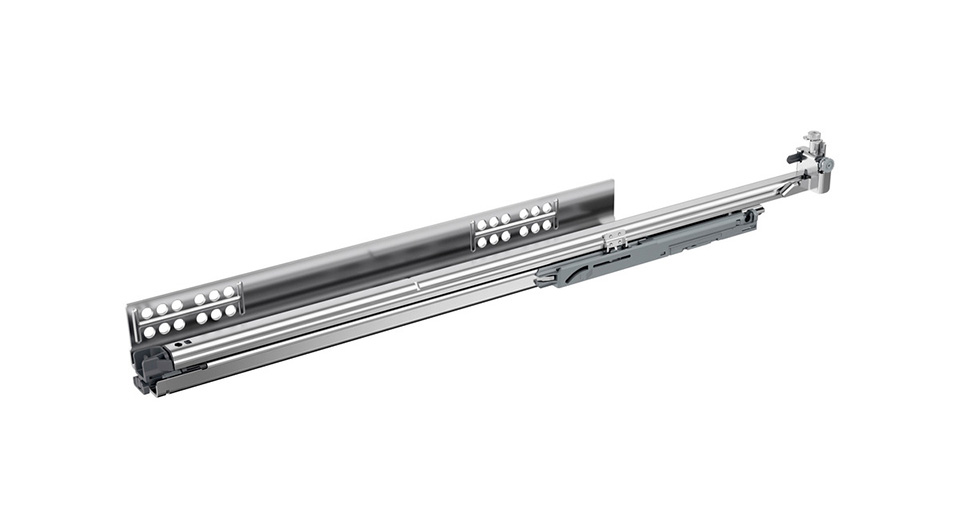

HETTICH 9332689 Quadro 5D V6 plnovýsuv 520mm/30kg EB21 PTO L
Plnovýsuv Quadro V6 5D pro dřevěnou zásuvku s tloušťkou bočnic zásuvky až 16mm (EB21), integrované seřízení hloubky, integrované seřízení sklonu, integrované radiální seřízení. Montáž nasunutím se 2D spojkami s výškovým a stranovým seřízením (nutno objednat zvlášť - viz související sortiment).
Integrované bezúchytkové otevírání Push To Open (PTO). Pro PTO systém je doporučeno použít synchronizační hřídel (synchronizační adaptéry nutno dokoupit zvlášť). Pro extra široké korpusy je možno použít společné čelo přes dvě zásuvky a současnou aktivaci bezúchytkového otevření takto spojených zásuvek použít přídavnou vícenásobnou synchronizaci PTO.
Pro vytvoření výsuvné police (např. pro zabudování kávovaru, robota, tiskárny atp. do korpusu) lze použít držák výsuvné police a případně také aretaci výsuvné police.
Veškeré seřízení se provádí bez nářadí:
- výškové +3 mm
- stranové +1,5/-1,5 mm
- hloubky +2/-1 mm
- sklonu +4 mm
- radiální +1,5/-1,5 mm
Rozměry korpusu, zásuvky a čela zásuvky jsou identické při použití částečných výsuvů i plnovýsuvů Quadro s montáží nasunutím.
Typ výsuvu, jmenovitá délka a nosnost výsuvu, vestavná šířka EB, komfortní funkce integrovaná ve výsuvu (SiSy nebo PTO) a provedení (průmysl levá/pravá nebo pár) viz název sortimentu.
Podrobné informace: Hettich eKatalog
