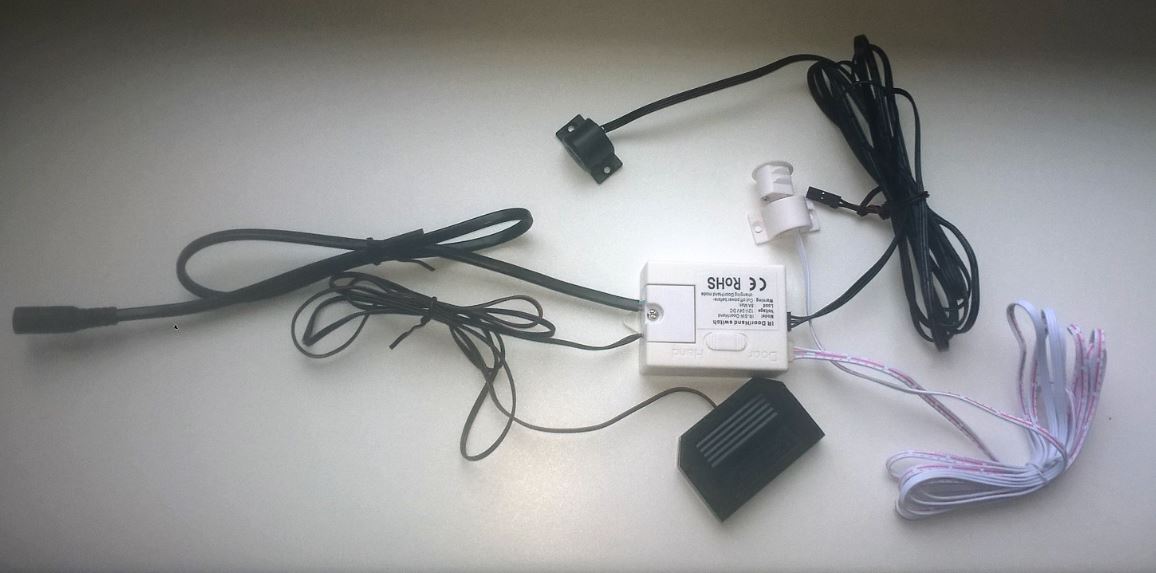

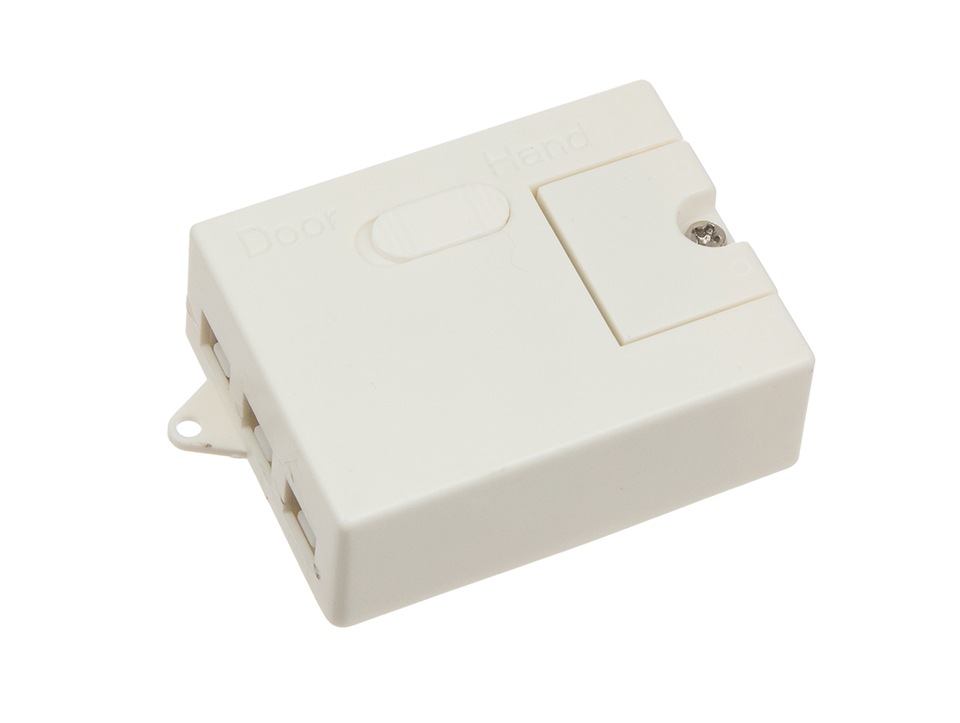

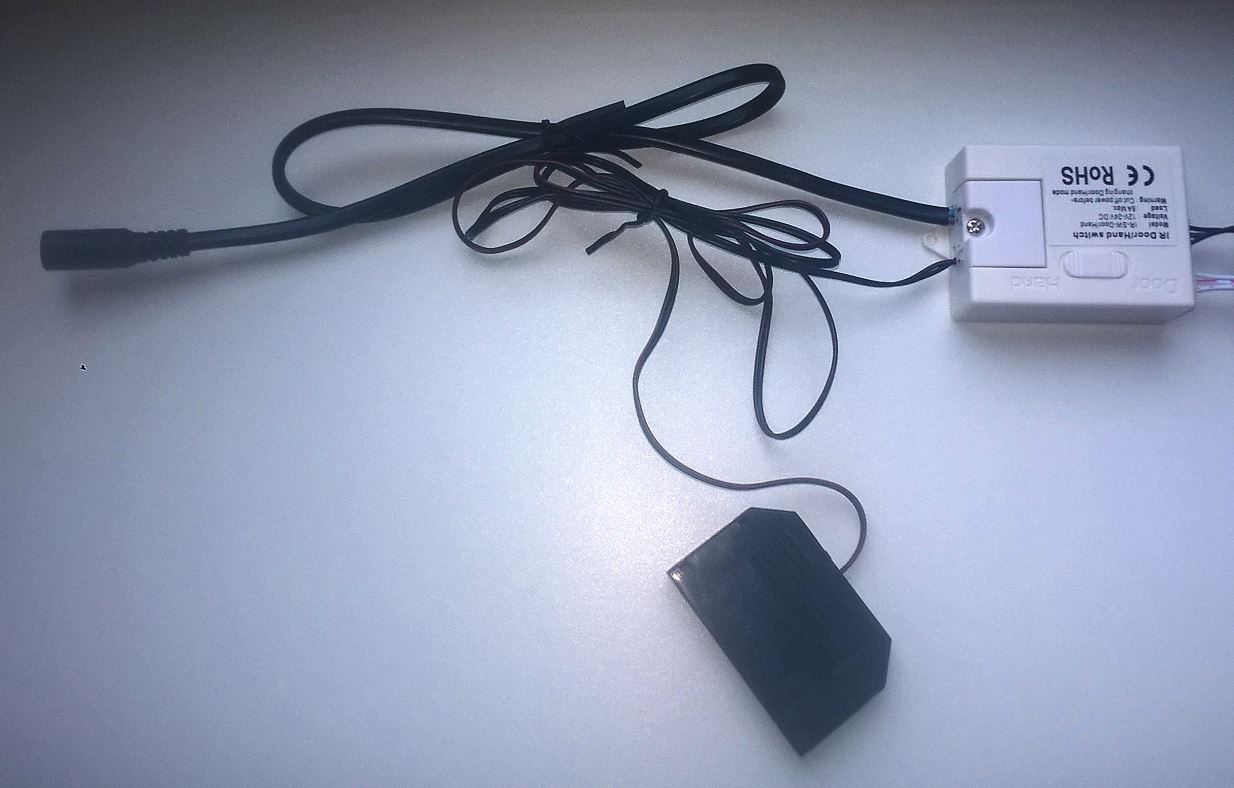

StrongLumio switch/door sensor for max. 3 sensors 12-24V 8A
Dveřní vypínač - jednotka pro max. 3 čidla.
Pozor - nutno dokoupit příslušné senzory (až 3 senzory k jedné jednotce). Černý senzor kód 342519, bílý senzor 342520.

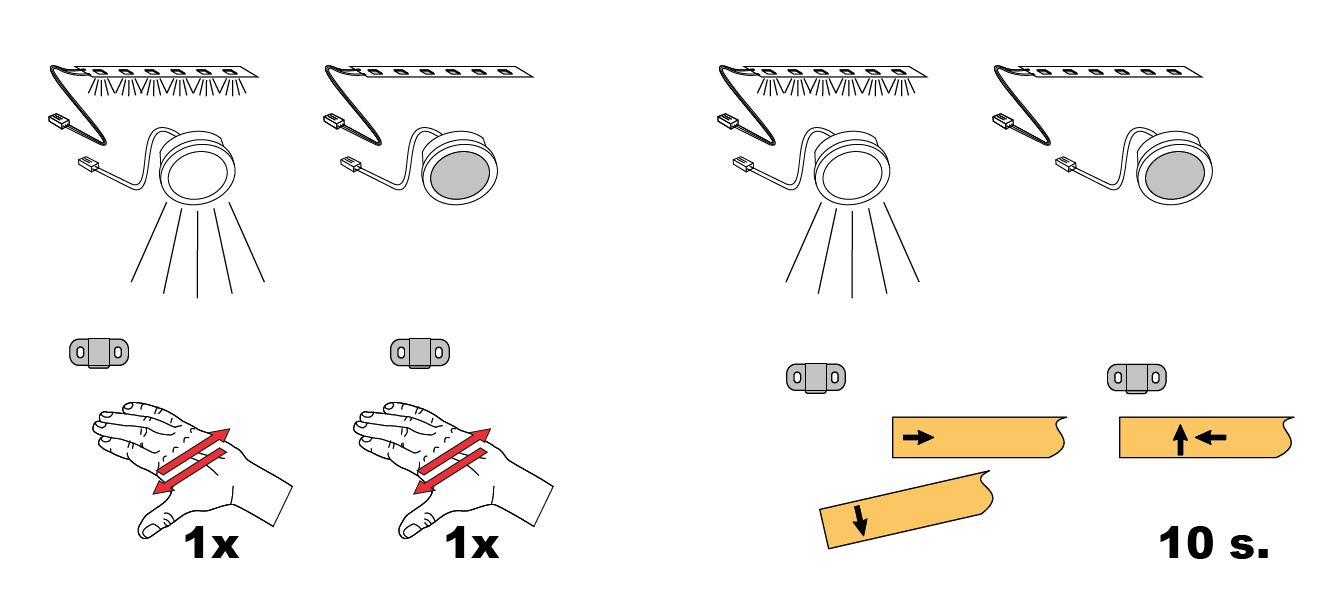

Slouží k ovládání osvětlení při otevření dveří. Otevřením dveří / uvolněním prostoru před vypínačem dojde k zapnutí osvětlení, při zavření / zakrytí dojde vypnutí osvětlení.
Osvětlení je sepnuto jakýmkoliv senzorem, spíná jeden okruh.
Napětí 12 V / 24V DC (stejnosměrně)
Max. spínaný proud 8 A
Maximální spínaný výkon: 96W (12V), 192W (24V)
Rozměry: 62 x 47 x 22 mm
Průměr otvoru čidla: 16 mm
Odběr naprázdno: <0,5 W
Instalace

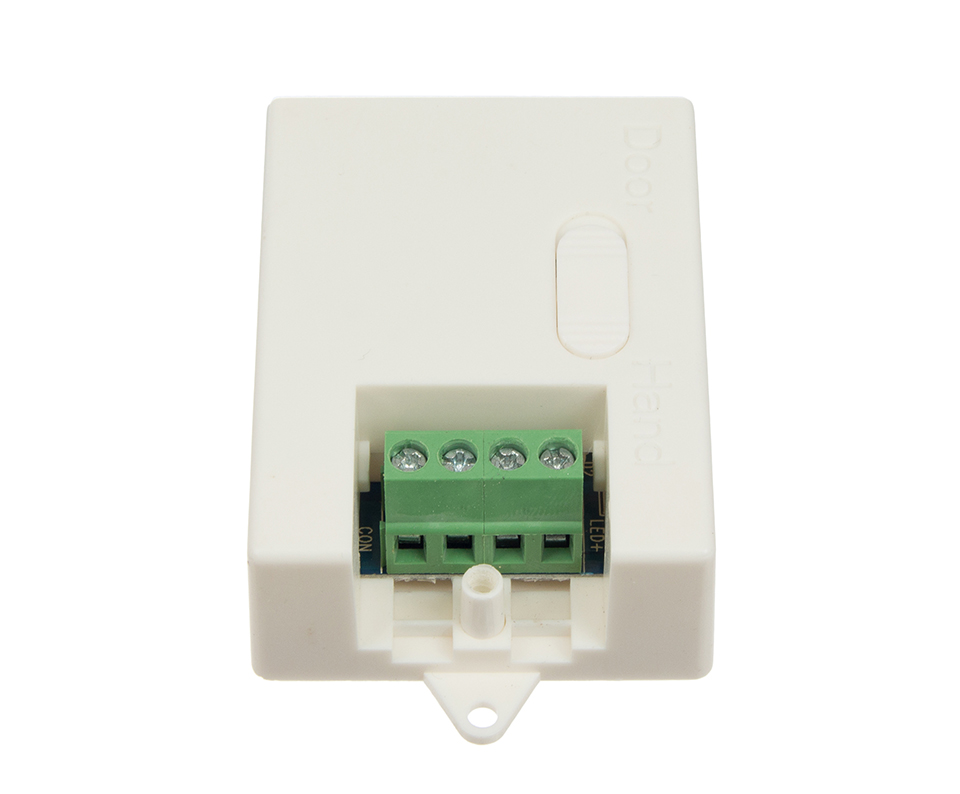

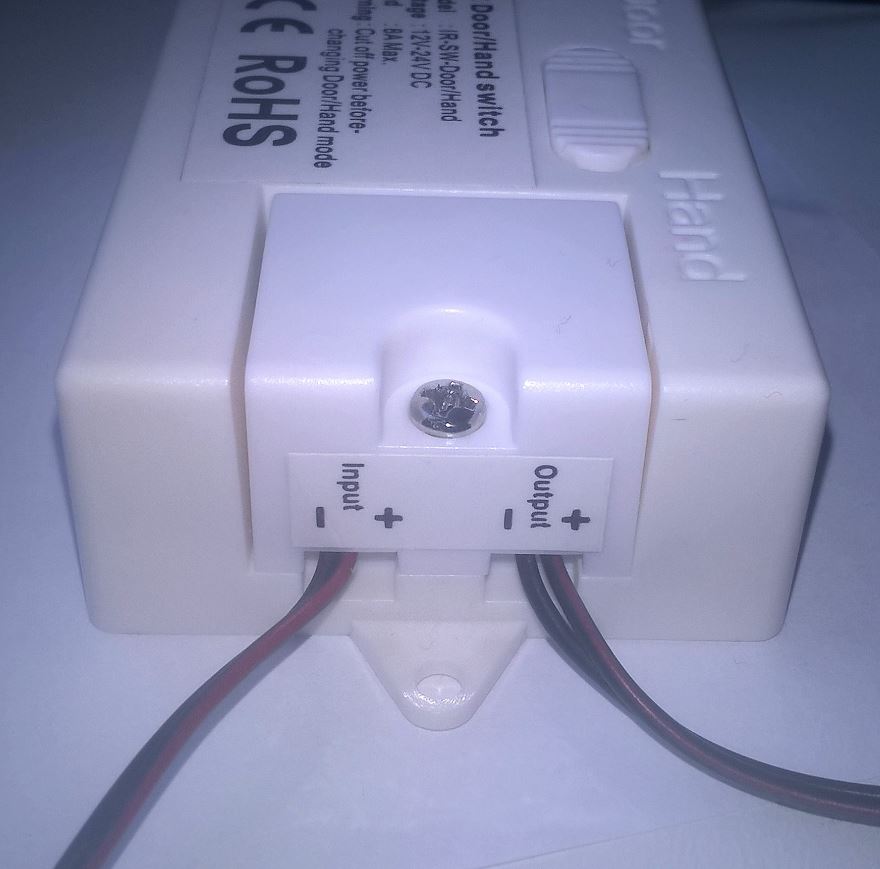

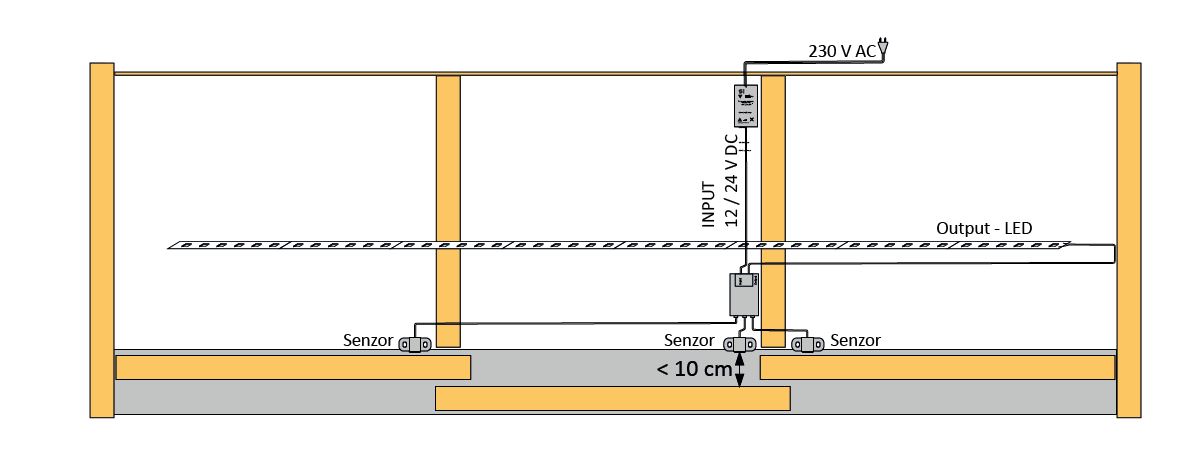

Nejprve vypněte přívod proudu k transformátoru. Jednotku je nutno umístit tak, aby byla v dosahu jednotlivých čidel. Po odšroubování šroubu a sejmutí krytky připojte napájecí kabel (od transformátoru) ke svorkám INPUT a výstupní kabel (ke světlům) ke svorkám OUTPUT. Respektujte přitom správnou polaritu. Zapojte do jednotky jednotlivá čidla. Až poté připojte transformátor k napájení!
Při funkci dveřního spínače zavřete před zapojením k přívodu proudu všechny dveře!
Pozor, určeno pouze pro napětí 12 V nebo 24 V DC (stejnosměrný proud). Doporučujeme používat co nejkratší kabely z důvodu ztrát a možného zahřívání. Delší kabely nemotejte do klubíčka, cívky apod., nechte volně natažené.
Dosah senzoru (není součástí balení) < 5 cm Pozor, tmavé povrchy výrazně snižují dosah senzoru, pro zvýšení dosahu je možno nalepit naproti senzoru např. bílou krytku 40 mm (kód 283272)
Detail produktu na stránce v katalogu.
Related documents
3D model (STEP)Parameters
| Parameter | Value |
|---|---|
| Maximum power (W) | 96/192 |
| Output voltage (V) | 12/24 |
| Type of sensor_LED | Combined |
